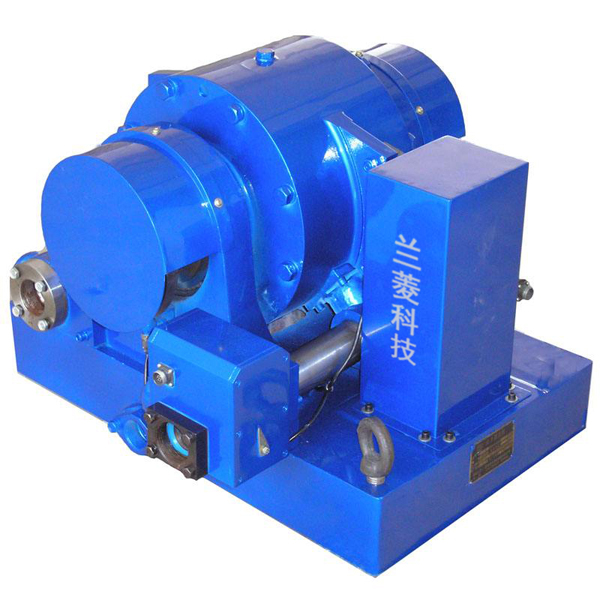

一、概述

YP系列(壓力式)水力測功機, 國外在60、70年代已廣泛使用。我國在85年通過許可證貿易, 引進了西德策爾納公司技術, 開發生產該型號的先進測功機。目前該工藝技術在國內已經成熟應用于全系列產品生產。國際上，有英國弗魯特，美國的開恩公司。另外，國內有兩家通過仿造，也已小批量生產這種系列產品。我公司通過消化、吸收國外技術，進行全新優化設計、生產，可提供全系列產品。

YP系列水力測功機共有12個規格，均采用電動排水蝶閥控制。即通過改變蝶閥的開度來改變吸收功率的大小。制動功率范圍從20KW到5900KW，品種齊全，國內外用戶根據自己發動機功率范圍選擇合適的機型選購。

該產品主要用來檢測各種柴油機、汽油機、電動機等動力機的有效功率。是動力機特性試驗、傳動機械的效率試驗中不可缺少的測試設備。

該產品基本型為單方向測試，用戶如需同時雙向試驗訂貨時請?zhí)岢鲆�求后，我公司給予專門定制。

二、技術規范

1．主要特點

◆體積小，安裝容易；

◆結構簡單，操作維護方便；

◆制動力矩大；

◆測量精度高；

◆工作穩定可靠；

◆磁電式測速傳感器實 現高精度瞬時轉速測量；

◆電控蝶閥快速負載控制；

◆響應速度快，適于動態試驗。

2．測量性能指標

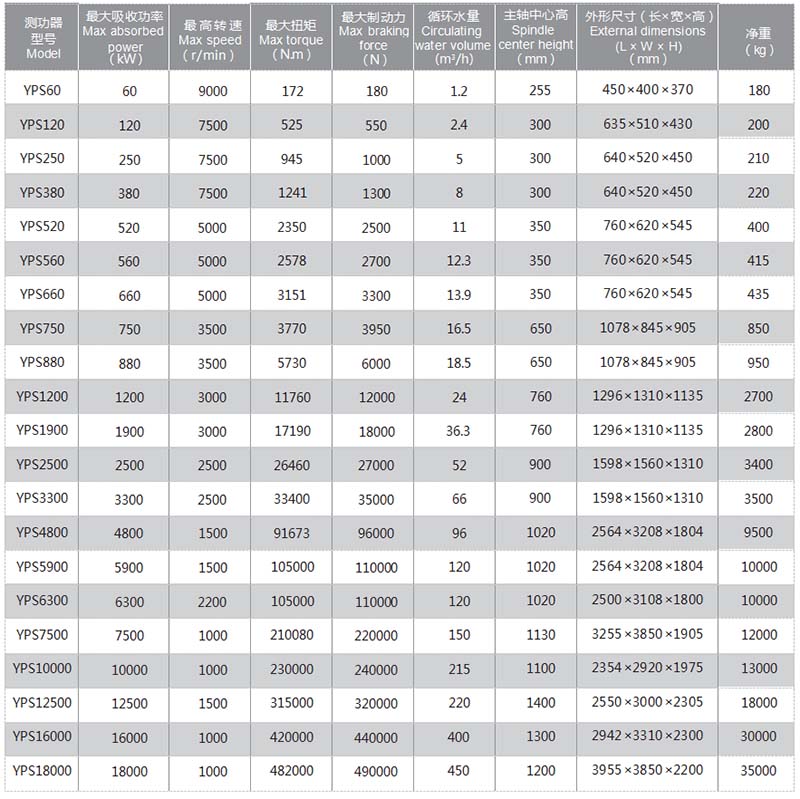

3.技術參數

本表單位：mm

4． 特性曲線

水力測功機的應用范圍，可以從它的特性曲線上看出，見圖一、（b）、（c）、（d）、（e）、（f）、（g）、（h）。特性曲線表示了測功機在不同轉速下所能吸收的功率范圍。

OA曲線表示測功機在一定進水壓力下，隨著轉速的變化所能吸收的最大功率線。

AB直線為保持測功機扭矩為最大值時，隨著轉速的變化，測功機所能吸收的最大功率線。

AC直線（YP20型）與BC直線為不超過測功機最大容許的排水溫度時，測功機所能吸收的最大功率限制線。

CD直線為測功機最高轉速限制線。

OD曲線為測功機不充水時的制動功率線（空氣磨擦阻力）。

曲線圖形OABCDO所包圍的區域表示了該型水力測功機所能吸收的功率范圍。這也是動力機性能試驗時選用測功機的依據。凡動力機的特性在曲線圖形所包圍的范圍內，一般均能在該型水力測功機上進行特性試驗。

﹡用戶在選用測功機時，必須注意動力機的測試點是否在該型測功機的特性曲線范圍內，并盡量避開曲線邊緣。

﹡充水情況下最佳控制時的最小吸收功率線（蝶閥全開位置）略高于OD線，選型時應盡量不要太靠近OD線。

三、測功機的結構

YP型水力測功機主要由機體部件、測力機構部件、進排水部件、校正部件、電動排水閥部件、自動調節裝置部件和潤滑部件等組成。見圖二、（b）。

1．機體部件

機體部件是測功機利用水來吸收動力機有效轉矩的主要部件。見圖三、（b）。

動力機輸出的機械能在這里轉化為熱能，并由進入殼體中的水吸收而排出帶走，極少部分則由測功機外殼壁散熱給空氣。

其簡單構造由一架于滾動軸承上的可擺動的外殼和架于主軸上的轉子所組成。測功機轉子安裝于主軸中間，左右側殼及左右軸承外殼分別對稱安裝于轉子兩側，轉子凹坑與左右側殼凹坑形成工作腔。外殼與左右軸承外殼連接的雙金屬軸套既起到軸襯作用，還起到了封水作用。YP880、Y1200、YP1900、YP2500、YP3300、YP5900型測功機為防止水滲漏，由間隙密封，不讓水進入軸承，保證了軸承的使用壽命。

外殼上開有排水孔，左右軸承外殼開有進水孔，以保證低溫水的進入與高溫水的排出。左右軸承外殼都有一溢水管，甩水圈甩出的水經溢水管進入底座后排出。

主軸兩端錐部安裝有聯軸節，其中一側裝有測速齒輪，通過測速傳感器，主軸轉速可在數字顯示表顯示出來。

圖二Y880-5、Y1900-S、Y3300-S水力測功機外形示意圖

1、機體部件 2、測功部件 3、潤滑部件 4、進排水部件 5、校正部件 6、自動調節裝置部件

圖三YP1900機體部件結構示意圖

1、底座  2、左右軸承座  3、主軸部件  4、聯軸節  5、軸承壓板  6、骨架油封 7、軸套  8.9、雙金屬軸套  10、左右軸承外殼  11、左右側殼  12、螺塞  13、轉子 14、外殼  15、封水圈  16、測速齒輪  17、轉速傳感器  18、溢水管  19、旋塞

圖三YP1900機體部件結構示意圖

1、底座 2、軸承座  3、聯軸節  4、主軸部件  5、軸承殼  6、外殼   7、側殼  8、轉子  9、轉速傳感器  10、測速齒輪

主要由制動臂、拉壓力傳感器和活節螺栓等組成。機體部件所產生的制動力矩與制動臂上拉壓力傳感器的反力矩相平衡，由電子數字顯示儀器顯示制動力的大小。工作過程中為保護傳感器，在一端活節螺栓處加裝有尼龍圈或橡膠圈，起到緩沖作用，同時為防止運輸中傳感器受振動后損壞，設有支撐固定保護裝置，在使用中須松開固定傳感器的螺栓，把活動板拉向一邊，無活動板的只要旋去螺栓即可。

圖四YP20、YP60、YP120、YP250、YP380、YP520、YP660

測力機構部件示意圖

1、制動臂  2、拉壓力傳感器  3、活節螺栓  4、支承座  5、保護罩  6、活動板

7、螺栓

圖四YP1900測力機機構示意圖

1、制動臂      2、固定螺栓       3、活節螺栓       4、拉壓力傳感器

YP880、YP1200、YP1900、YP2500、YP3300、YP5900型測功機的進水部件由進水閥部件、進水管等組成。排水部件由排水蝶閥、排水彎管、排水執行器等組成。

圖五Y1900進排水部件示意圖

1、溢水管 2、透氣管 3、進水部件（5、彎管 6、管道 7、支架）4、排水部件（8、支架 9、管道 10、彎頭）

圖五Y880-S、Y1900-S、Y3300-S進排水部件示意圖

1、溢水管 2、進水部件 3、排水執行器 4、排水蝶閥 5、排水彎管

4、  校正部件（靜校部件）

校正部件用來作為測功機靜校之用，見圖六。

它主要由校正臂、吊勾部件、吊桿、托盤及砝碼等組成。

測功機主軸中心到靜校臂三角刀口距離L值及砝碼總重量W見下表。

L及W值

圖六  校正部件示意圖

1、校正臂   2、吊勾部件    3、吊桿    4、托盤   5、砝碼

YP60、YP120、YP250、YP380、YP520、YP660型水力測功機均采用此種形式來控制排水蝶閥。

圖七 DPF電動排水閥部件示意力圖

1、電位器    2、力矩電機   3、行星副    4、殼體   5、蝶閥

圖八  自動調節裝置部件示意圖

1、排水執行器  2.3、齒輪副（同步齒形帶）  4、角鐵  5、排水蝶閥  6、支承板

主要由排水執行器、排水蝶閥、支承板、齒輪副等組成。

YP880、YP1200、YP1900、YP2500、YP3300、YP5900型水力測功機均采用此種形式來控制排水蝶閥。

YP880、YP1200、YP1900型測功機配我廠生產的YZ60A排水執行器，YP2500、YP3300、YP5900型測功機配YZ20排水執行器。

L---計算臂長為0.9549(米)

循環供水系統主要由散熱水池、水泵、穩壓水箱、進排水連接管路、水壓表、閥門等組成。水池的容積應考慮散熱和測量最大功率的耗水量，并有一定的富余量以補償循環過程中水的耗散，在條件許可的情況下，建議盡量加大水池容積。水箱的容積應考慮最大耗水量時的穩壓供水（耗水量見技術參數表）。在水泵供水大于測功機的最大功率的耗水量時，穩壓水箱的容積可推薦為2～5 M3 左右，耗水量小的可取較小值，耗水量大的可取較大值。水池的容積一般為水箱容積的5倍左右。有條件的話，可盡量大一些。

進、排水管口徑應適應測功機進排水口口徑的要求。

進水管路上應串接一只閘閥和一只水壓表。閘閥用于調節進水壓力，對于固定的發動機型，一般一次調定后就不再動了，故該閘閥可裝在任何方便的位置，而測功機進水管上的球閥則用于啟閉供水。

排水管路一般取比進水管路更大的通徑。排水管可用陶土管通向水池，使之循環。若用戶水源豐富亦可排入下水道。排水管路應注意兩個問題，一是排水不能與溢水管相串通，以防排水壓力過高向溢水管反向灌水；二是排水管道如不通暢，會造成背壓過大，影響測功機正常測試。因此，管路安排應盡可能短且彎頭要少。

循環水經除垢器后作為測功機進水，將減少測功機內水垢的形成。如無水質處理設備，允許用自來水或清潔的河水，但不得有泥沙等雜質混入。不宜使用海水。可根據不同地區的水的PH值是否偏高而考慮是否需要安裝除垢器。

圖九 供水系統示意圖

圖十 水力測功機安裝地基圖

安裝地基尺寸、進排水口徑及位置見表。

YP型水力測功機安裝地基尺寸及測功機底座溢排水口位置一覽表

YP型水力測功機進排水口徑及位置一覽表

本表未注單位：毫米。
